复合材料面内剪切性能试验夹具适用于确定高模量纤维增强复合材料的剪切性能。V型槽口试样通过加载轨道的两对夹具夹持试样。当施加拉力时，轨道通过试样表面将剪切载荷传递给试样。

复合材料局限于如下形式的连续纤维或非连续纤维增强构成：
采用45号碳钢，表面经过电镀处理，有效防止夹具生锈，起斑，螺杆卡死等问题发生。
适用范围：
ASTM D7078/D7078M-2012
用V型缺口剪切方法测定复合材料剪切性能的标准试验方法
ASTM/D 7078 v型复合材料剪切夹具图片：
1.11层合板由单一方向的纤维层合板构成，纤维排列方向平行或垂直于夹具轨道。
1.12层合板是个对称平衡结构，并且0°方向平行或垂直于夹具轨道。
1.13层合板通过编织物、编制状纤维丝线层合板组成。
1.14短纤维增强材料由大多数按随机分布方式排列的纤维组成。

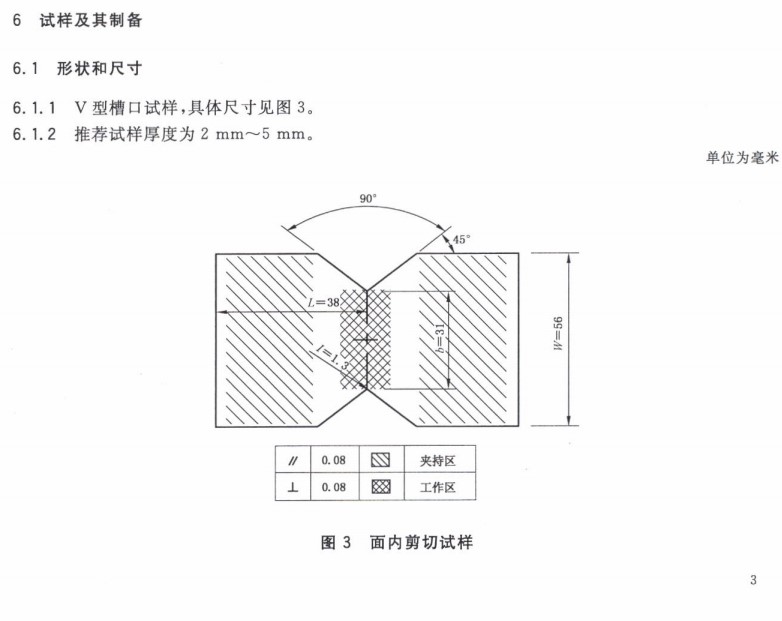

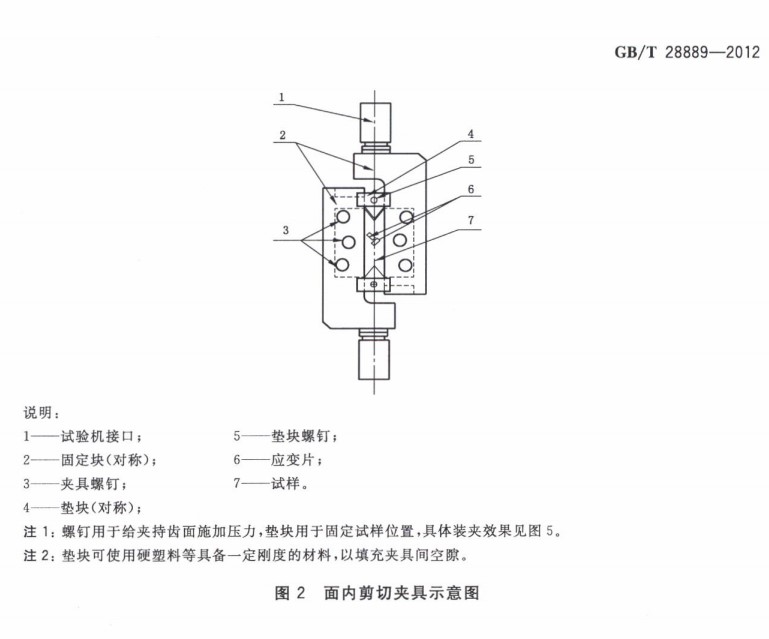

本文涉及标准：GBT 28889-2012复合材料面内剪切性能试验方法
ASTMD7078复合材料V缺口剪切性能测试标准方法
